碳酸水和无气泡水的 PET 容器灌装
容积式灌装机
- 带感应流量计或质量流量计的电子灌装系统
- 压紧过程无曲线
- 可无级调整灌装速度
- 根据流量计信号结束灌装
- 由相邻的产品罐从上方进行产品输送
应用范围
- PET 容器内既可灌装碳酸水，也可灌装导电或非导电的无气泡水
功率
- 高达每小时 86,000 个容器
VFS = Volumetic filling system（容积式灌装系统），Flow meter（流量计），Short tube（短管）

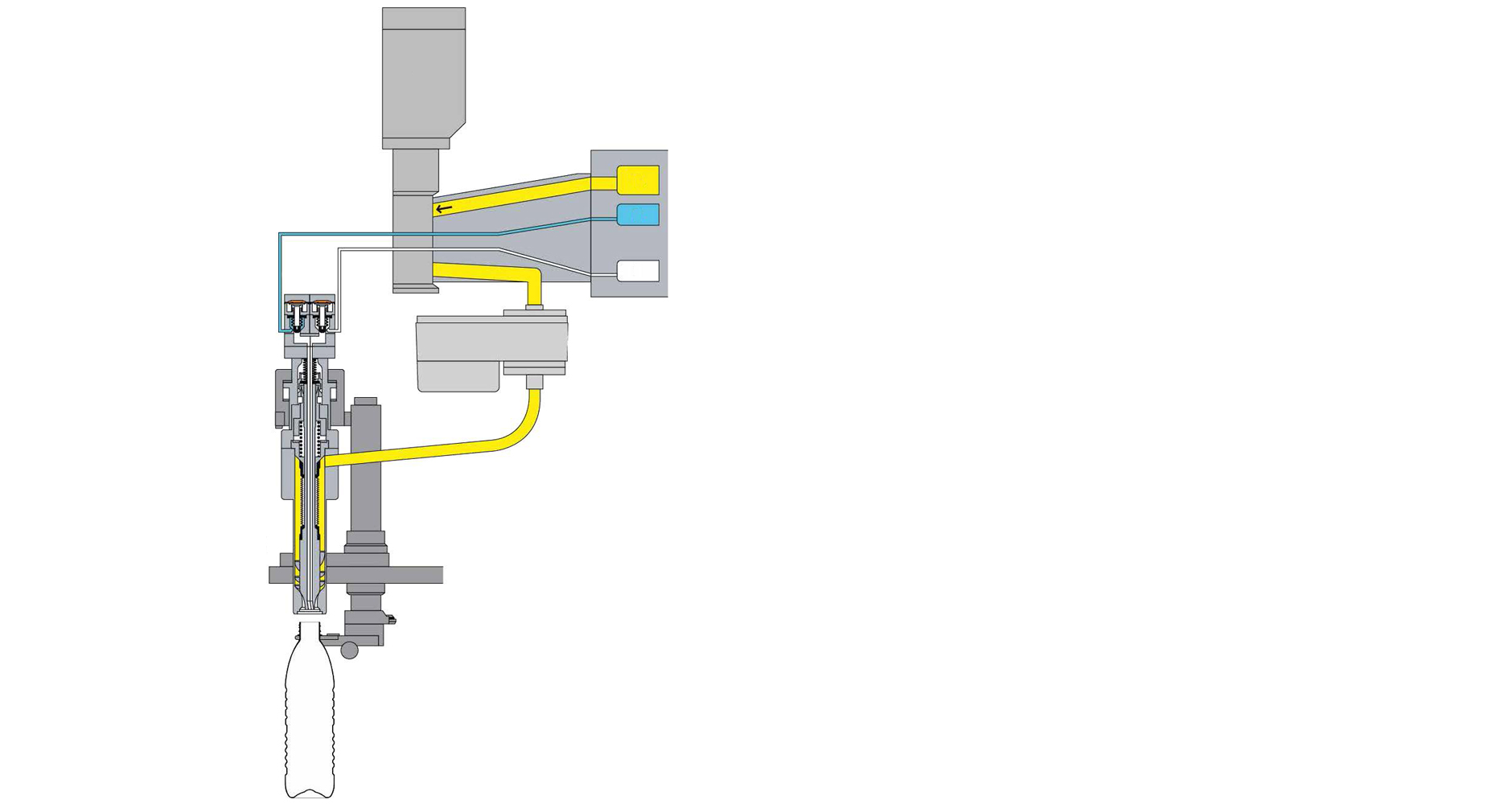

阀门的工作原理
灌装阀以电动气动方式移动到 PET 容器上，无提升控制曲线。然后对其进行预加压。一旦产品罐和 PET 容器中的压力相同，灌装阀就会打开，然后灌装过程开始。液体通过旋流器柔和地流入瓶中。通过 PFR 阀门可以实现无级调节灌装速度，从而保证最佳的流动性。流量计会检测流入的液体量。如果达到精确灌装量，流量计即发出信号，然后阀门电动关闭。经过静置阶段后，卸压阀卸除 PET 容器顶部空间的压力，完成灌装的产品离开机器。
导电性: > 20 μS/cm
粘度: < 10 mPa·s
果浆: ≤ 0.4 mm/比例 < 10 %
纤维: 1 x 5 mm/比例 < 5 %
卸压通道（CIP 回流 通道）
预加压和回气通道
产品通道
PFR 调节阀
卸压阀 （CIP 回流阀）
预加压和回气阀
产品锥
阀门 变型
| 备 PFR 阀门和 Krones Contiflow 的 Modulfill VFS | Modulfill VFS-M – 集成的灌装机-混合机组合机组 |
|---|---|
 |
 |
| 配备 PFR 阀门的 Modulfill VFS 可以与 Contiflow 混合机完美组合。除了 PFR 阀门的优势外，饮料生产商还将受益于两台机器之间优化的通信。 | Modulfill VFS-M, 中的 "M" 即代表混合机 (Mixer)，因为其直接连在灌装机上。产品经由提升后的碳化容器直接进入分配器，这样就不必再使用传统的灌装机环缸。由于优化了接口， 组件的数量也得以减少，这样不仅减少了占用空间，还降低了运营成本。 |
您的优势
灵活性最大化
可以使用同一个系统灌装无气泡水和碳酸水。
产品质量上升
采用全新的 PFR 阀门，可根据相应的产品特性对灌装速度进行理想调整。因此，也可以用来加工易形成泡沫的产品。
功率提高
由于灌装机作业时不具有提升曲线，灌装角度即可增大：这反过来又可提高效率，并且设备尺寸不变。例如，若采用 PFR 阀门灌装水，则每年最高可增产 25%，即最高可增加 7200 万瓶（以分度圆 4,320 毫米、0.5 升瓶为例）。
产品损失减少
由于产品罐相邻，产品可以从上方供给到灌装机，从而使产品损失降至最低（可选：配备集成混合机和增强型碳化容器的 Modulfill VFS-M）。
洗改善
CIP 杯借助磁力自动转向。这一无接触式的过程不必借助于空气动力学，可确保最优的卫生条件，此外还能在分度圆中安装更多的灌装阀。
能源和原材料节省
PFR 阀门完全电子化操作。与电动气动灌装相比，压缩空气可节省 30%。
